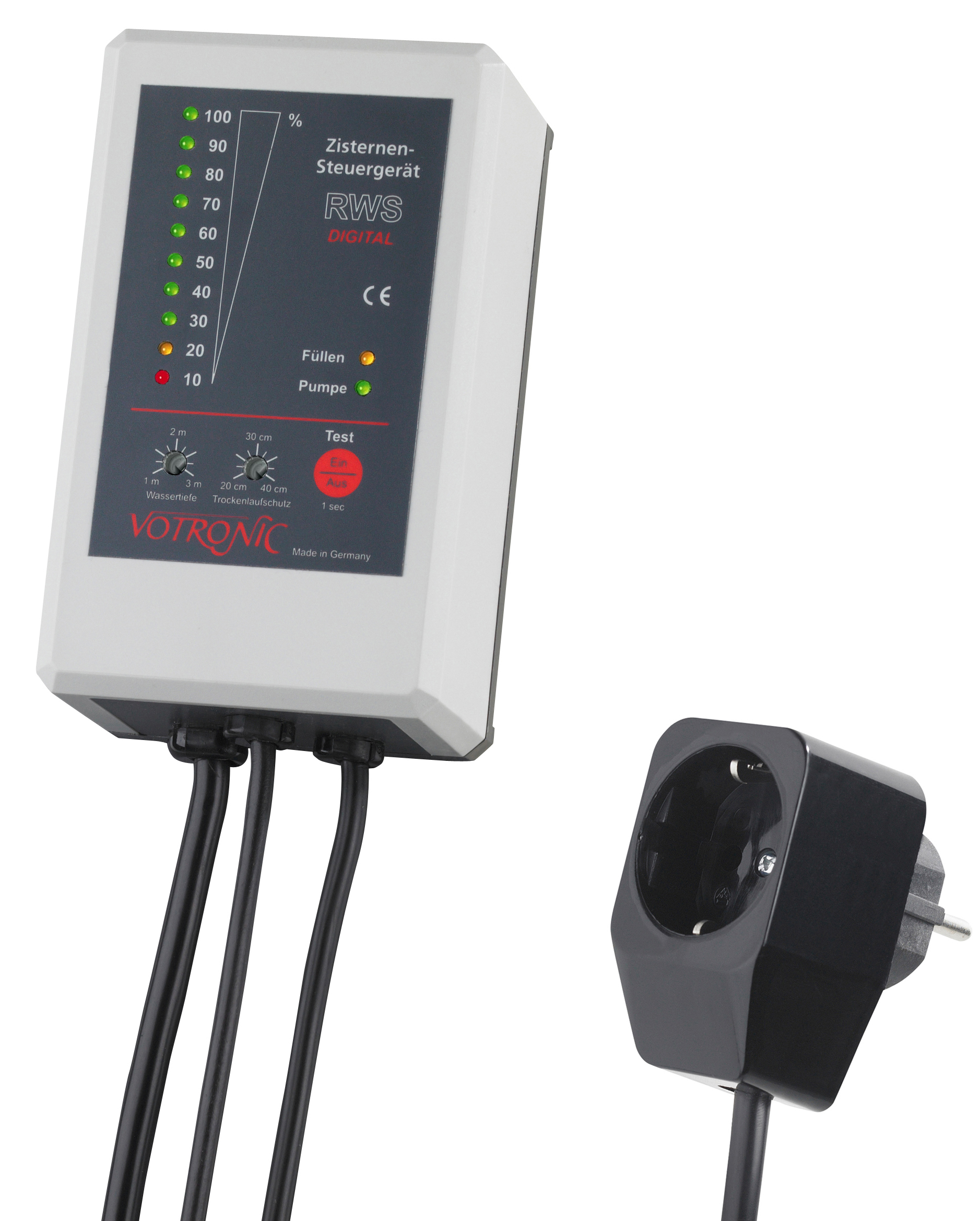

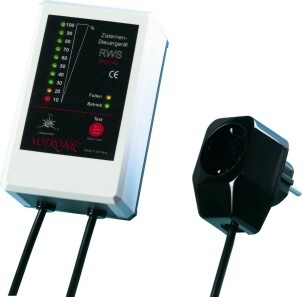

Die AMRES
Zisternen-Steuergeräte RWS DIGITAL sind nach den gültigen VDE-Richtlinien
aufgebaut und auf den vollautomatischen Betrieb von
Regenwasser-Nutzungsanlagen, Zisternen und Regenspeicher-Systemen
ausgelegt. Der Füllstand
wird durch die AMRES-Zisternengeber präzise
ferngemessen und über eine einfache Zweidrahtleitung auf der Anzeige des
Gerätes 3farbig und stufenlos angezeigt. Die Darstellung des Wasserstandes
als leuchtendes Band, lässt auch auf größere Entfernung den Füllstand auf
einen Blick erkennen.
Bei langen Trockenperioden oder Unterschreitung des
fest eingestellten Wasserstandes von ca. 22 cm wird automatisch und sehr
sparsam (0,3 - 1 %) Trinkwasser nachgespeist und wenn nötig, die Pumpe
gegen Trockenlauf gesperrt
( Trockenlaufschutz nur bei Typ RWS
Plus ).
Als Sicherheitsplus gegen Zisternendefekte ist die
Nachspeisung auf max. 6 Stunden automatisch begrenzt. Ebenfalls wird
einmal pro Woche das Magnetventil der Nachspeisung für 5 Sekunden
geschaltet, um es gängig zu halten und um die Trinkwasserleitung zu
spülen. Per Tastendruck kann die Anlage getestet und auch manuell
Trinkwasser nachgespeist werden. Die Anzeige ist abschaltbar
(Stromsparfunktion), die Nachspeiseautomatik arbeitet dann
selbstverständlich im Hintergrund weiter.
Neben der üblichen linearen Tankkennlinie für
stehende Zylinder (Werkseinstellung) sind auch andere Tankformen wie
Kugeltank oder liegender Zylinder präzise mess- und steuerbar.
Merkmale:
- Kontrolle des Wasserstandes auf einen Blick
-Präzise, stufenlose Füllstandsanzeige 0-100%, 3-farbig
-Bedienungs- und überwachungsfreier Automatikbetrieb
- Testfunktionen automatisch und per Tastendruck
- Stromsparende Elektronik für automatischen Dauerbetrieb
- Füllstandsanzeige abschaltbar
- Hohe Betriebssicherheit durch Eigene-,
Kabel-, und Sensor-Überwachung
- Wassertiefeeinstellbar 1 - 3 Meter, weitere Tiefen auf Anfrage
- Fernmessung bis 200 m über einfache Zweidrahtleitung zum Geber
- Zisternen-Geber-Versorgung gemäß VDE mit 12 V Sicherheitskleinspannung
- Keine gefährlichen Netzspannungen im oder am Tank
Lieferumfang:
- Steuergerät mit Sensor (kapazitive Messung)
- Anschlußeinheit für
Geber
-Messing-Magnetventil, 1/2" IG
-Montagematerial
- Montage- und Bedienungsanleitung
Hinweis:
Das Gerät ist nach den gültigen VDE-Richtlinien für
Gerätesicherheit konzipiert. Es entspricht der gültigen EG-Richtlinie für
elektromagnetische Verträglichkeit (89/336/EWG) und Niederspannung
(73/23/EWG) und ist mit dem
CE-Zeichen versehen
|
Technische Daten: |
| |
Typ RWS
DIGITAL |
Typ RWS
DIGITAL
Plus |
| Betriebsspannung |
230 V / 50 Hz (Netzspannung) |
| Spannung für Zisternengeber |
12
V (Sicherheits-Kleinspannung) |
| Stromverbrauch kpl. |
ca. 1,4 W / 2,5 W |
| Schaltausgang Magnetventil |
230 V / 10 A / 2300 W -
|
| Schaltausgang Pumpe |
------ |
230 V /
10 A / 2300 W |
| Nachspeisemenge |
ca.
0,3 - 1% |
| Wassertiefe |
1 - 3m einstellbar |
| Schutzklasse / Schutzart |
II
/ IP 54 |
| Abmessungen (mm) |
84
x 138 x 58 (BxHxT) |
|
