Richtwerte für Bachlaufpumpen - Pumpendimensionierung1
Verbindungs-Leitung zwischen Pumpe und Bachlauf
| Bachlaufbreite | Rohr- Leitungsdurchmesser |
max. Länge in Meter |
| bis 15 cm | 3/4" bis 1" | 10 |
| bis 40 cm | 1 1/4" bis 1 1/2" | 15 |
| bis 70 cm | 1 1/2" bis 2" | 20 |
| bis 100 cm | 2" bis 2 1/2" | 25 |
| kleiner Querschnitt, große Reibung > stärkere Pumpe | ||
Die Bachlaufpumpe
Bei der Planung eines Bachlaufs können die folgenden
Tabellen sehr hilfreich sein.
Die erforderlichen Pumpenleistungen liest man jeweils in der Pumpenkennlinie
(farbig) ab. Um die gewünschte Wassermenge von der Pumpe bis zum Bachlauf
zu befördern, sind Mindest-Leitungsquerschnitte erforderlich,
z.B. bei 20 l/min = 1" oder bis 50 l/min 1
1/2"
(siehe auch obige Tabelle).
Die Druckverluste in der jeweilig angegebenen Bachlauf-Einspeiseleitung sind
mit 0,4m WS bei der angegebenen Länge berücksichtigt.
Größere Wassermengen erhöhen den Rohrreibungsverlust, und eine stärkere
Pumpe wird notwendig.
Bei folgenden Diagrammen können die richtigen Pumpen für die entsprechende
Breite des Bachlaufes ermittelt werden.

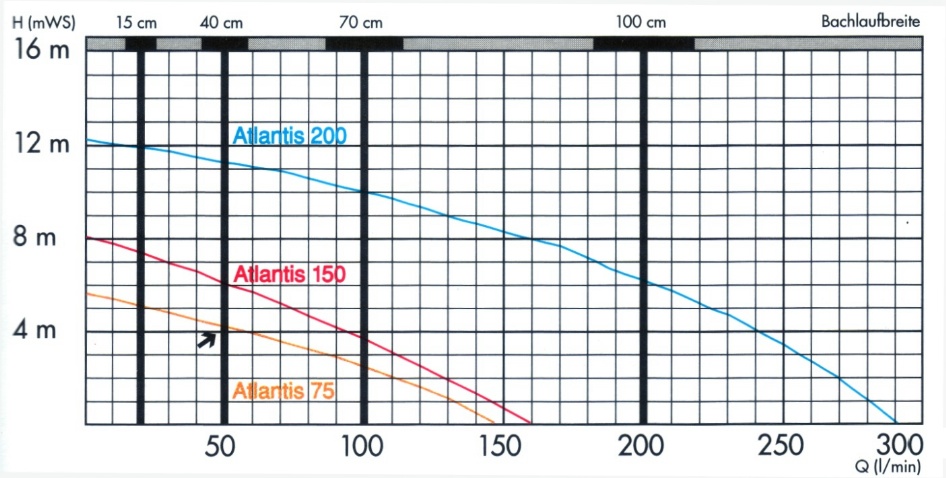

Bachlaufpumpe Atlantis

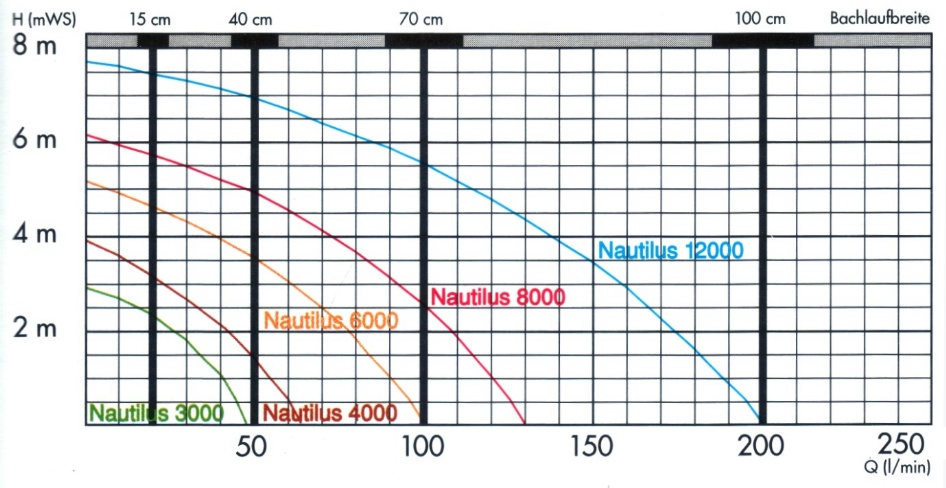

Bachlaufpumpe Nautilus

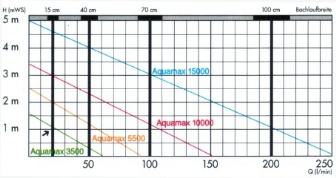

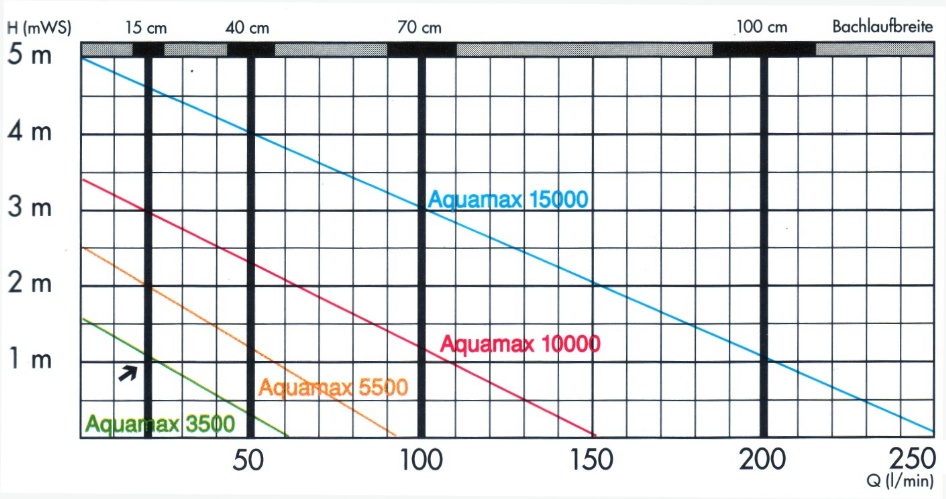

Bachlaufpumpe Aquamax
Leistungen bei einer 1 1/2" Verbindungs-Leitung
Berechnungsbeispiel:
Für ein Bachlauf mit 40 cm Breite und der ca. 4 m
über dem Wasserspiegel liegenden Auslaufhöhe benötigt man eine Pumpe Atlantis
75.
Für ein Bachlauf mit 15 cm Breite und der ca. 1 Meter über dem
Wasserspiegel liegenden Auslaufhöhe benötigt man eine Pumpe Aquamax 3500.
|
Reibungsverluste |
||
|
Fördermenge in Liter/min |
Lichte Weite (LW) in mm/Zoll |
Druckverlust je lfdm. mWS |
| 30 |
LW 20 mm 3/4" |
0,12 mWS |
| 50 | 0,32 mWS | |
| 75 | 0,73 mWS | |
| 30 |
LW 25 mm 1" |
0,03 mWS |
| 50 | 0,08 mWS | |
| 75 | 0,19 mWS | |
| 100 | 0,34 mWS | |
| 30 |
LW 32 mm 1 1/4" |
0,01 mWS |
| 50 | 0,03 mWS | |
| 75 | 0,05 mWS | |
| 100 | 0,11 mWS | |
| 150 | 0,21 mWS | |
| 30 |
LW 40 mm 1 1/2" |
0,003 mWS |
| 50 | 0,008 mWS | |
| 75 | 0,02 mWS | |
| 100 | 0,03 mWS | |
| 150 | 0,07 mWS | |
| 200 | 0,12 mWS | |
| 250 | 0,15 mWS | |
| 200 |
LW 50 mm 2" |
0,04 mWS |
| 250 | 0,06 mWS | |
| 300 | 0,08 mWS | |
| 350 | 0,10 mWS | |
| 400 | 0,14 mWS | |
| 450 | 0,17 mWS | |
1 = Quelle: Fa. OASE, 48469 Hörstel
