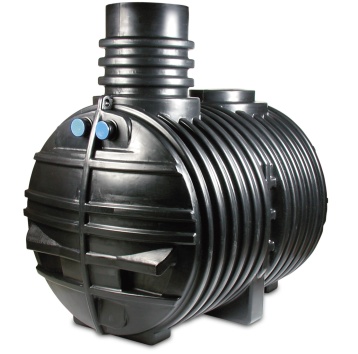

Kunststoff-Erdtank
5.000 Liter
Gewicht: 190 kg
Abmaße: Länge 2,46 m; Breite
1,71 m; Höhe 2,42 m |
|
Die Vorteile:
- aus schlag-
und stoßfestem Polyethylen,
starkwandig mit massiven Verstärkungsrippen
- Formstabil durch Rotationsfertigung, kompletter Behälter aus einem Guß.
- keine Schrauben
- nicht hart und spröde wie GFK-Tanks
- angeformte
Tragegriffe
-
keine Schwachstellen wie Schweiß- und
Klebenähte
- niedriges Eigengewicht, dadurch geeignet für schwierige
Einbausituationen
- Domschachtsystem mit Know how
- steckerfertige Bauweise
- freie Einstiegsöffnung großer
600 mm
- DIN-gerechte Entwässerung
- ständig geprüfte Qualität nach Bauartzulassungsbedingungen |
|
|
|
Einbauanleitung
|
Bei der Anlegung der Grube auf Sicherheit achten (DIN 4124). Die Grube
für den Erdtank darf nicht in einer Geländemulde an gelegt werden. Bei
Einbau der Behälter in hochwasser- und staunässegefährdeten Gebieten und
Gebieten mit hohem Grundwasserstand muss eine 1,3fache Sicherheit gegen
das Aufschwimmen und Verformen der leeren Behälter gewährleistet sein.
(z.B. Betonummantelung mit Eisenarmierung). Beim Einbau eines Erdtanks
in ein Gelände mit Hanglage ist darauf zu achten, dass der seitlich
schiebende Erddruck bei nicht gewachsenem Boden durch eine entsprechend
ausgelegte Stützmauer abgefangen wird. Die Behälterumgebung soll
sickerfähig sein.
Der Erdtank ist in die Grube einzulassen, auf dem
ca. 15 cm Sandbett (plan und steinfrei) auszurichten und 2/3 mit Wasser
zu füllen. Danach ist die Grube bis zum Wasserspiegel in Lagen von ca.
30 cm mit Rundkornkies (4/16) zu verfüllen und von Hand zu verdichten
(es dürfen kein mechanischen Hilfsmittel verwendet werden) . Es
muss darauf geachtet werden, dass der Tank von allen Seiten gleichmässig
eingebettet wird. Nachdem der Tank mit Wasser voll gefüllt wurde, wird
die Auffüllung der Baugrube vorgenommen. Dafür wird Boden vom
Grubenaushub
(steinfrei in Tankwandnähe) verwendet und bis
30 cm unter
Erdoberfläche verdichtet. Das Verdichten erfolgt von Hand.
Die Anschlüsse sind steckfertig vorbereitet für KG-Rohr DN 100 (beim
Verlegen des Hausanschlusses Anschlußstutzen öffnen). Über den Tankdom
wird der Domschacht gestülpt. Tankbe- und
-entlüftung ist über den Domschacht und dessen Deckel gewährleistet. Der
Deckel des Domschachtes muß an demselben mit Schrauben befestigt werden,
um Unbefugten und Kindern den Zutritt zu erschweren. Aus
Sicherheitsgründen befindet sich ein weiterer Deckel auf
dem Dom. Bitte beachten Sie, daß der Tank begehbar, nicht befahrbar ist.
Um den Tank befahrbar zu machen, ist eine Betonummantelung mit
Eisenarmierung herzustellen. Die Umbauung ist unbedingt stufenweise
vorzunehmen.
Auf befahrbare Abdeckung achten!
|
technische Daten
 |
Einbauanleitung
|
|
|
|
 |
| |
 |
| |
Änderungen vorbehalten |
|
