Der WFF
filtert, an einem horizontal verlaufenden Kanalrohr angeschlossen, das
Dachabflusswasser, welches dann einem Erd-Speicher zugeführt wird.
Das vom Dach ankommende Regenwasser läuft seitlich in den WFF hinein und
wird breitflächig über das zylinderförmige Filtergewebe (Maschenweite
0,28 mm wahlweise auch 0,44 mm) geleitet. Dort wird unter Ausnutzung der
Adhäsionskraft, das Regenwasser durch den senkrecht sitzenden Fein-Filter
hin durchgezogen
und über den Auslaufstutzen dem Erd-Speicher zugeführt, während der
Schmutz mit dem Restwasser zum Kanal gespült wird. Nach diesem Prinzip
werden ca. 90% des im WFF ankommenden Regenwassers gefiltert.
Die offenen Querschnitte der Dachentwässerungs-Rohre bleiben im WFF
durchgehend erhalten (DIN 1986). Es gibt keine Querschnittsverengung im
Gerät, an denen sich Schmutz und Wasser stauen kann.
Dies ist besonders bei wolkenbruchartigen Regenfällen mit
beträchtlichen Wassereinlauf wichtig. In solchen Fällen werden immer
noch 50% gefiltertes Wasser dem Erd-Speicher zugeführt. Überschüssiges
Regenwasser wird unmittelbar zum Abflusskanal oder zur Versickerung
geleitet.

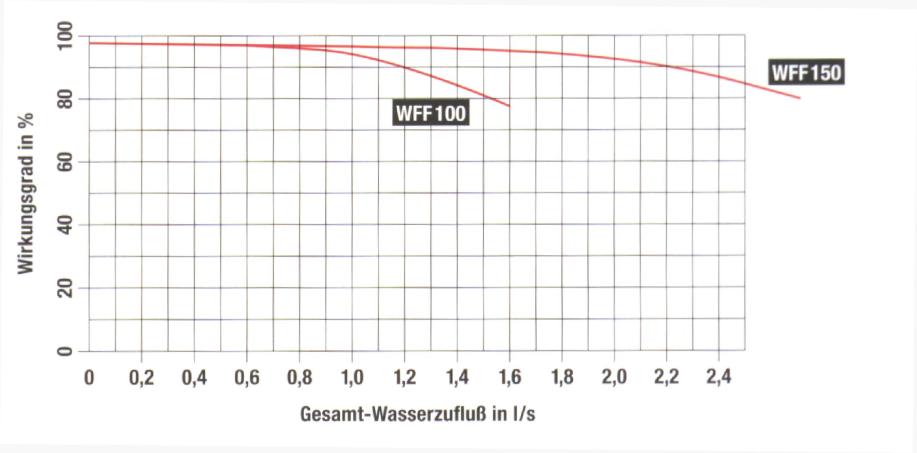

Wirkungsgradverlauf
WFF
150 und WFF 100 in Abhängigkeit von der Durchflussmenge, gemessen an
einem neuen Filter
Grobe Verunreinigungen des
Filtergewebe reinigt sich weitgehend selbst, da an dem senkrechten Gewebe
praktisch nichts hängen bleiben kann. Pollen und Fett,
sowie Ruß setzen das Sieb jedoch im Gewebe zu.
Wir
empfehlen Reinigungsintervall von 3-6 mal jährlich, je nach Bedarf.
Als Auffangflächen eignen sich
bevorzugt Dachflächen aus Ton- und Betonziegeln sowie Schiefer.
Begrünte Dachflächen sind wegen ihrer geringen Wasserausbeute bedingt
geeignet, zudem kommt es in der Regel zu einer gelblichen Färbung des
Regenwassers durch die Substrat-Sicht.
Unversiegelte Asbestzementdächer sind nicht geeignet. Diese
Asbestzementdächer sind nicht nur umwelt- und gesundheitsproblematisch,
die ausgewaschenen Fasern dieser Dachabdeckung setzt auch den Filter zu.
Video
No.1
Funktion des Wirbel-Fein-Filter bei Regen
(44MB) .mpg |
Video
No. 2
Funktion des Sieb
bei Regen
(44MB) .mpg |
Video No.3
Animation Wirbel-Fein-Filter
(367MB) .avi |
|
|
|
Ausstattung |
WFF 150
für Dachflächen bis 500 m2 |
WFF 100
für Dachflächen bis 200 m2 |
- Filterkörper aus Polypropylen
- Filtereinsatz in Edelstahl mit
0,28 oder 0,44 mm feines
Filtergewebe
- Regenwasserzulauf DN150
- Zisternenanschluss DN 100
- Schmutzwasserablauf DN150 mit
Übergangsrohr zum anpassen an
Kanalrohre DN 125 bzw. DN 100
Wichtig: Bitte DIN 1986 beachten
- Alle Rohranschlüsse sind einzeln um
360o drehbar.
- Flexible Einbautiefe durch mögliche
Verlängerung des Revisionsschachts
durch DN 300-Rohr |
- Filterkörper aus Polypropylen
- Filtereinsatz in Edelstahl mit
0,28 oder 0,44 mm feines
Filtergewebe
- Regenwasserzulauf DN100
- Zisternenanschluss DN 100
- Schmutzwasserablauf DN100
- Der Regenwasserzulauf ist um 360o
drehbar.
- Flexible Einbautiefe durch mögliche
Verlängerung des Revisionsschachts
durch Rohr DN 300 |
|
ATV geprüft für
Fahrzeuge bis 30 Tonnen
Regelfahrzeug nach DIN 1072/SLW 30
Die Belastung gilt auch bei eingebautem Verlängerungsrohr, unter
der Voraussetzung, dass plan abgeschnittene
Original-Verlängerungsrohr verwendet werden. |
Technische
Beschreibung
- Einbaumasse
|
